Art. 6050 · Separatore sottocaldaia flessibile
6050 — Il separatore sottocaldaia più flessibile della gamma
La soluzione compatta per proteggere la caldaia e adattarsi alle principali configurazioni di installazione sotto caldaia.

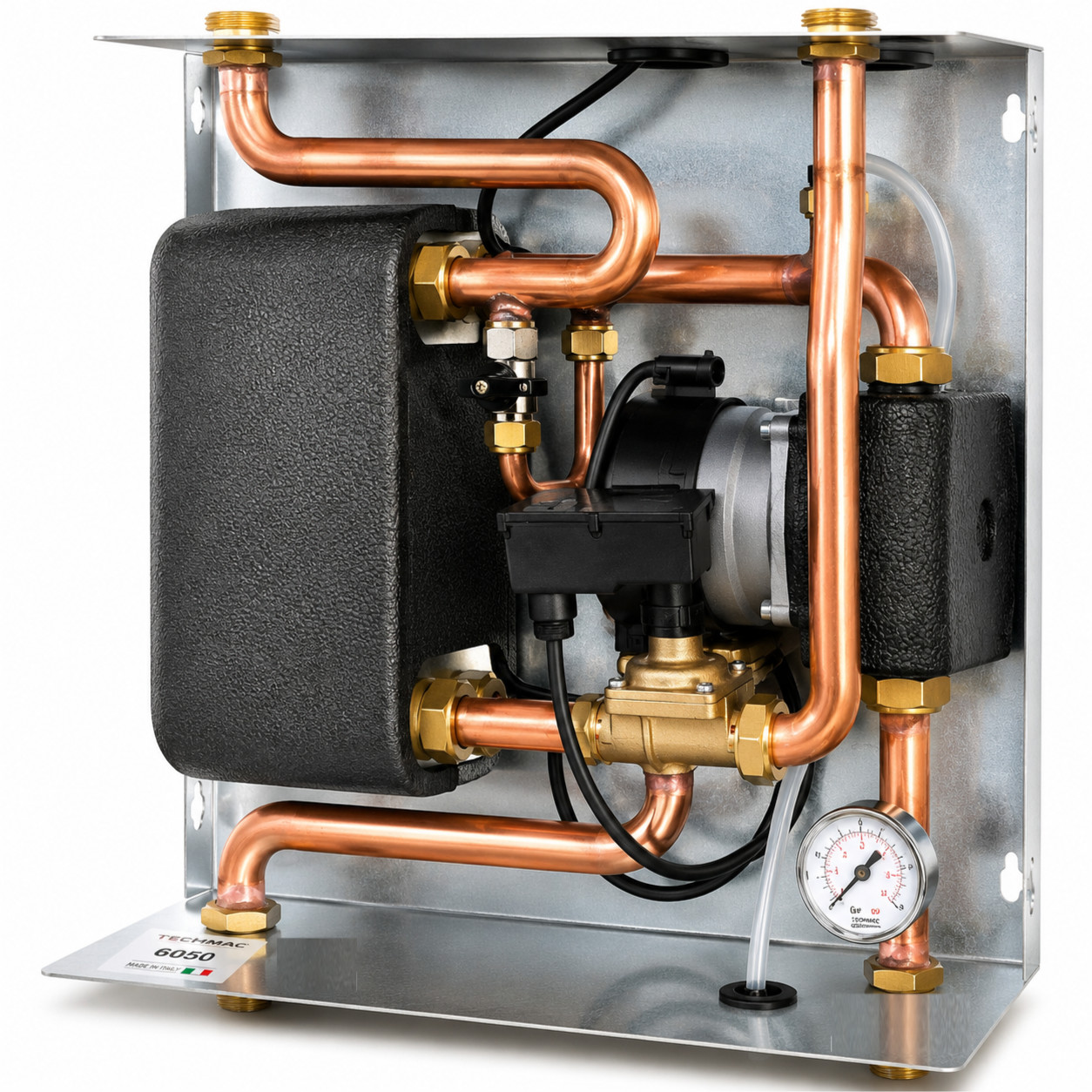

Il 6050 separa idraulicamente la caldaia dall’impianto tramite scambiatore a piastre coibentato. È disponibile con attacchi tutti in alto oppure con generatore in alto e impianto in basso, con configurazioni dima EU, dima DX e inversione di dima direttamente sul modulo.
Come funziona
Massima flessibilità sotto caldaia
Permette installazioni con attacchi tutti in alto oppure con caldaia in alto e impianto in basso, adattandosi meglio alle tubazioni esistenti.
Funzionamento coordinato
Il flussostato rileva il passaggio d’acqua sul primario e avvia il circolatore secondario, evitando ritardi, accensioni impreviste o inutili.

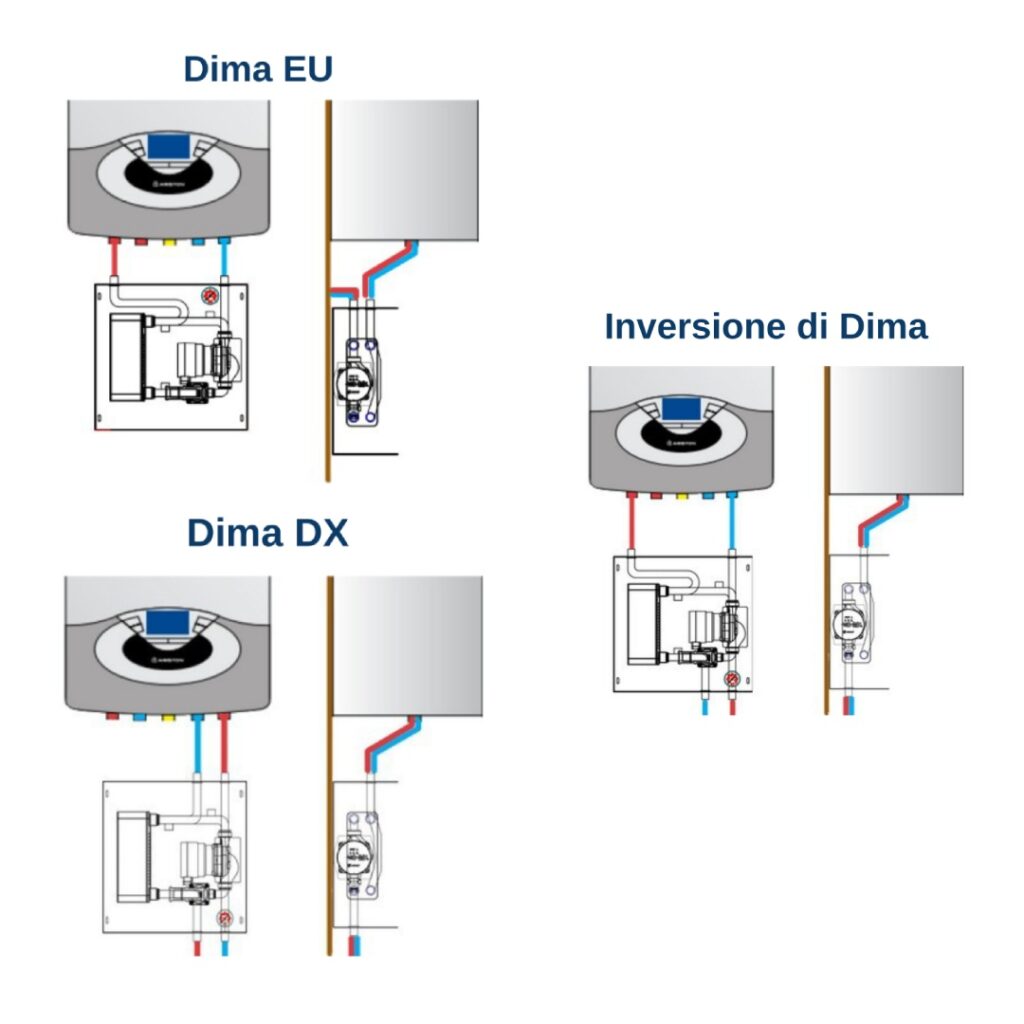

Configurazioni disponibili

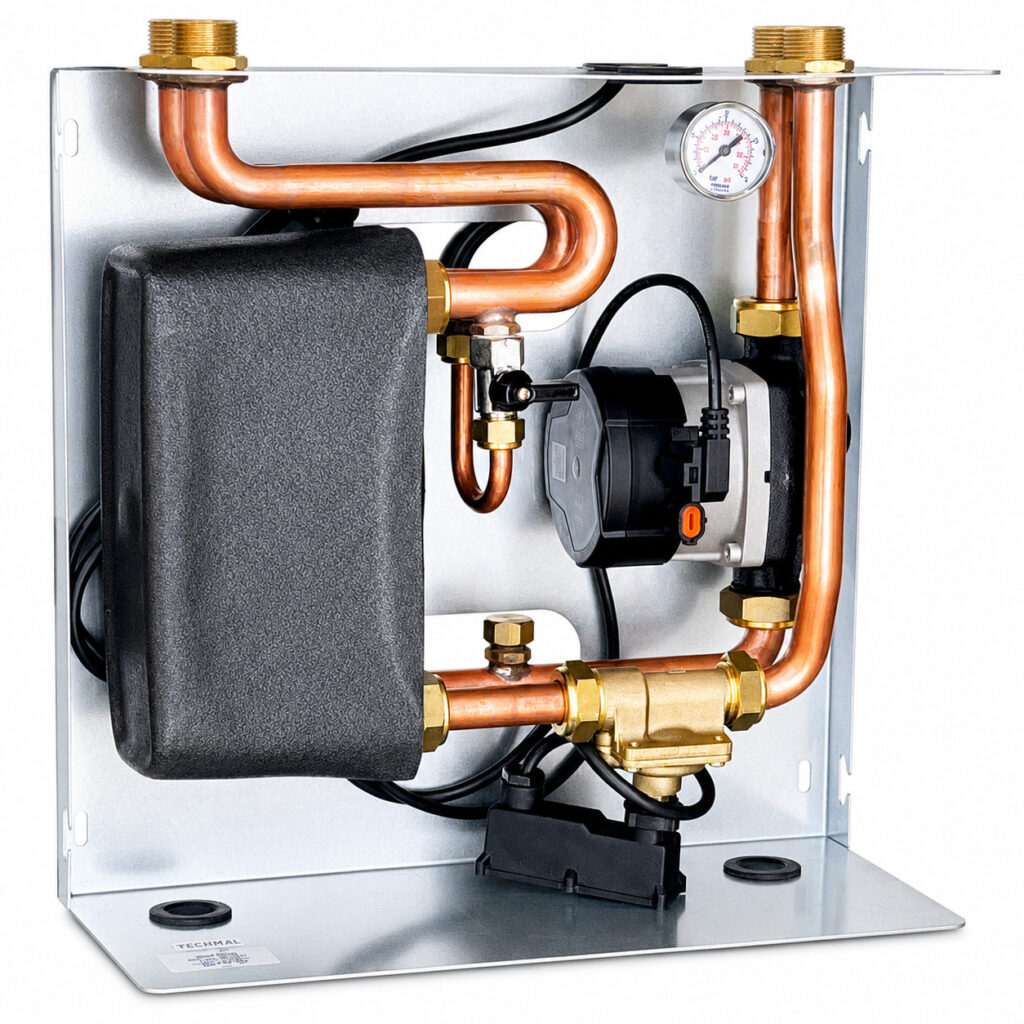

Il 6050 è disponibile in due famiglie: attacchi tutti in alto oppure caldaia in alto / impianto in basso.
| Lettera | Configurazione | Modelli 30 piastre | Modelli 40 piastre |
|---|---|---|---|
| A | Attacchi tutti in alto – Dima EU | 6050 A030 | 6050 A040 |
| B | Attacchi tutti in alto – Dima DX | 6050 B030 | 6050 B040 |
| C | Attacchi tutti in alto – Dima EU impianto / DX caldaia | 6050 C030 | 6050 C040 |
| D | Attacchi tutti in alto – Dima DX impianto / EU caldaia | 6050 D030 | 6050 D040 |
| L | Caldaia in alto / impianto in basso – Dima EU / EU | 6050 L030 | 6050 L040 |
| M | Caldaia in alto / impianto in basso – Dima DX / DX | 6050 M030 | 6050 M040 |
| N | Caldaia in alto / impianto in basso – Dima EU caldaia / DX impianto | 6050 N030 | 6050 N040 |
| P | Caldaia in alto / impianto in basso – Dima DX caldaia / EU impianto | 6050 P030 | 6050 P040 |
Particolarità in breve
Flussostato integrato
Avvio automatico del circolatore secondario.
Circolatori 8mt
Bypass di riempimento
Sempre presente per agevolare la messa in servizio.
Scambiatore coibentato
Separazione idraulica con minori dispersioni.
Protezione generatore
La caldaia lavora separata da fanghi e impurità dell’impianto.
Box incluso
Box di copertura sempre compreso nella fornitura.
Manometro impianto
Per la misura della pressione dell’impianto.
Tubicino antispruzzo
Sul valvolino di disaerazione per maggiore praticità.
Quando usarlo
Il 6050 è indicato quando serve una separazione sottocaldaia compatta ma con maggiore flessibilità rispetto ai moduli con configurazioni più vincolate.
Scarica la scheda tecnica del 6050
Consulta dati tecnici, configurazioni disponibili e indicazioni principali per scegliere la versione più adatta all’impianto.
